垂直式升降机

THOK垂直式升降机

产品介绍

垂直升降机多为双链台板升降模式，即根据一定的链条缠绕方式，实现箱体在台板上的垂直提升或下降；该方式占地少，可实现跨楼层高度的箱体垂直升降。

主要结构：由机体、传动机构、链条卷绕机构、升降货台、电气控制系统、安全保护装置、提升机信号系统、升降系统、和装载附属设备组成。有连续式和往复式的输送方式，输送量大，提升高度高，运行平稳可靠，适用范围广，主要用于生产流水线高度差之间货物运送，往复式物料提升机根据进出口输送方向可分为：Z型、C型、E型等。

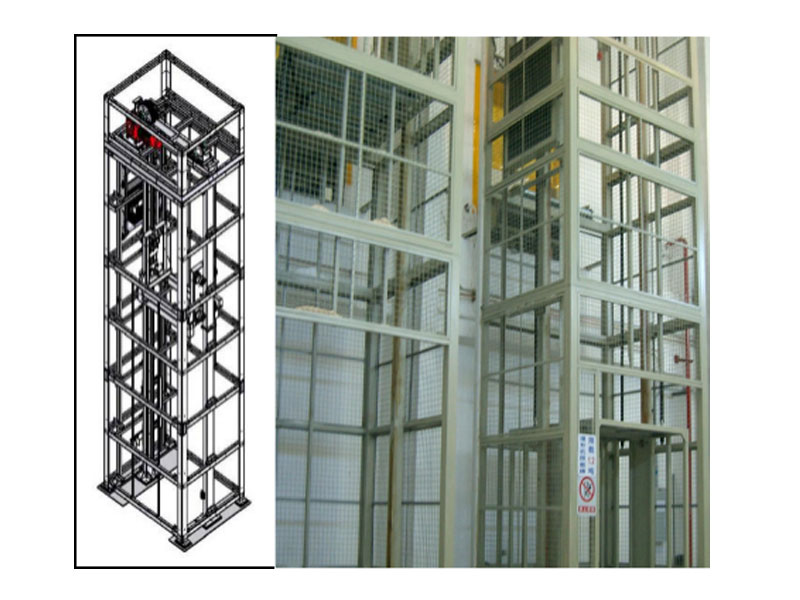

• 机体：升降机为四立柱框架，外围有防护装置。
• 升降货台：升降货台是提升物料平台，靠提升装置与升降台连接，并采用导向滚轮和导轨导向，提升链条的另一端与平衡配重块连接，平衡配重块的设计，选用提升马达时可以采用更小功率，节约能源。
• 输送机：升降货台上安装有输送装置。

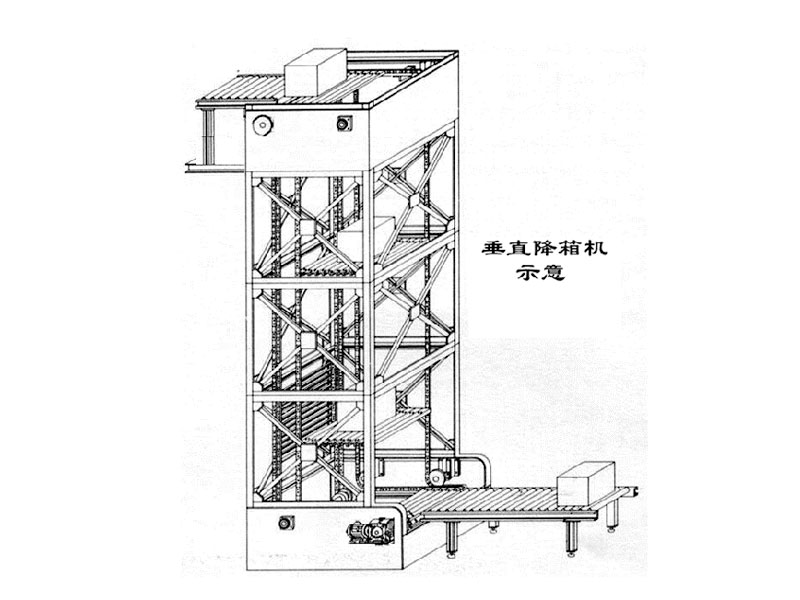

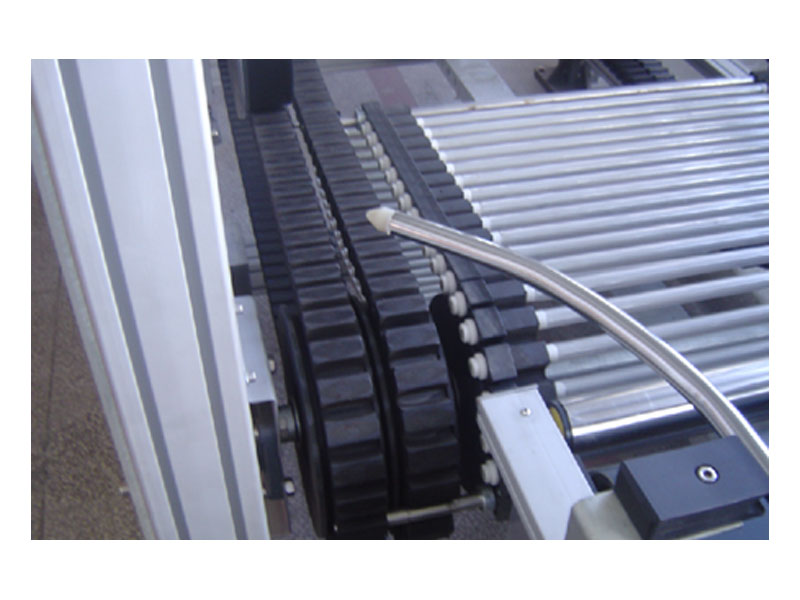

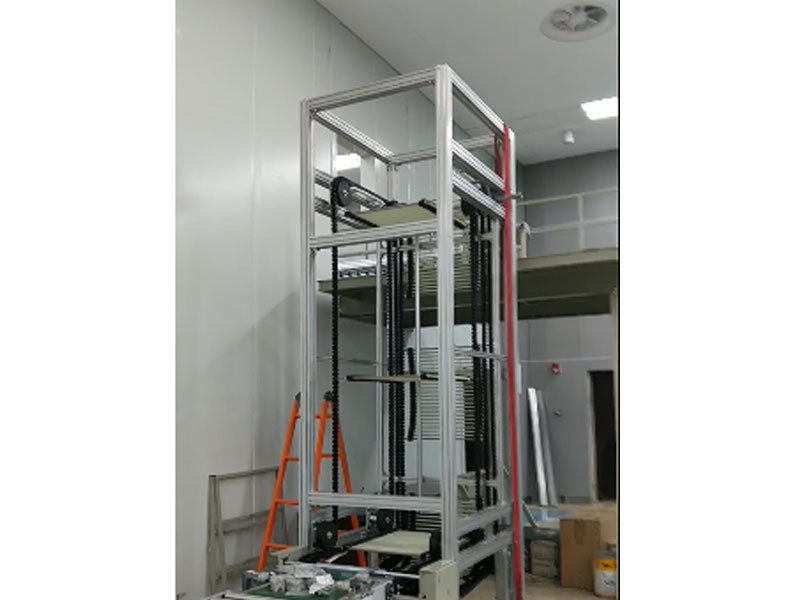

垂直升降机采用钢骨架铝型材复合结构，采用四条传动链传动，四条传动链由同一动力源（减速电机）驱动，因此工作时四条链始终是同步运行的。垂直降箱机柔性台板的前面两个支角点就安装在两条外链上，而柔性台板的后面两个支角点则安装在两条内链上，通过折向轮实现内外、链条不同的卷绕方式，使柔性台板在工作的上升（或下降）行程保持在水平面上，而在回转的下降（或上升）行程则保持在垂直面上，柔性台板本身通过单面弯曲链条作为联接支承，以确保柔性台板在工作行程中支撑面不会向下弯曲，从而保证输送物进入台板后能平稳地垂直上升（或下降）。可根据输送物重量、输送高度不同、设计为轻型或重型传动。
